Geogrid

SOTOVAL® provee una tecnología única en estabilización de suelos, de modo permeable y que tiene una multitud de usos con GEOGRID™, que es un sustituto seguro y económico del concreto con una capacidad de carga de más de 1200 toneladas por metro cuadrado.



Entre algunas de sus principales ventajas, destacan las siguientes:



. Protege el suelo  contra la erosión, mejora el  drenaje y refuerza la superficie de  carreteras, vías de acceso, losas de concreto, patios de  maniobra, etc.

. Asegura la  durabilidad frente a cargas  pesadas y al uso constante.

. Elimina la necesidad de mantenimiento permanente de caminos no pavimentados, cuya  reparación requiriere de maquinaria en forma regular.



GEOGRID reduce también  el polvo durante el tránsito de  camiones, tractores, etc.



SOTOVAL®, con su exclusiva estructura de celda abierta patentada, El sistema de control de erosión GEOGRID está diseñado para proporcionar un fuerte refuerzo de tierra y control de sedimentos en todas las condiciones. En aplicaciones de construcción, el sistema de control de erosión GEOGRID se puede combinar con pasto, grava o una mezcla de arena y suelo, proporcionando un complemento a los materiales circundantes y otras arquitecturas, como la instalación de rejillas de entrada de plástico.



Su estructura rígida y su sólida estructura de polímero permiten que el sistema de control de erosión GEOGRID se use como una rejilla móvil para proporcionar una solución rentable para evitar la acumulación de terrenos blandos y el control de lodo en áreas de ganado con mucho tráfico y pisos de cobertizo.



Con una capacidad de carga máxima de 1200t / m² * cuando se rellena con suelo (o equivalente), el Sistema de Control de Erosión GEOGRID se puede usar para la estabilización del terreno en carreteras en sitios mineros, así como para la estabilización de drenaje en terrenos duros, caminos de acarreo y patios de equipos.

Fabricado en Australia, bajo los estándares de calidad ISO9001: 2008, GEOGRID™ es fácil de usar, rápido de instalar y fabricado con material 100% reciclado.

  • Moldeado por inyección utilizando polipropileno de copolímero estabilizado a los rayos UV de alto impacto.
  • Alternativamente polietileno de alta densidad (HDPE) para aplicaciones bajo cero
  • Peso: 2.4kg.
  • Dimensiones: 500 x 1000 x 40 mm / 1000 x 1000 x 40 mm.
  • Rango de temperatura: – 45 ° C a 155 ° C
  • Permeabilidad al agua (instalada): 99.7%
  • Capacidad máxima de carga (llena): 1200 toneladas de metro cuadrado
  • Color: negro
  • Inerte y no reactivo a disolventes, aceites, productos químicos o agua.
  • Puede ser instalado en una variedad de configuraciones geológicas y de suelo.
  • No tóxico para humanos, animales o plantas.
  • Métodos de conexión: sistema de bloqueo de clip.
  • Fabricado en POLIPROPILENO plástico 100% reciclado.
  • El material es impermeable a los hidrocarburos.

Con su exclusiva estructura de celda abierta patentada, el sistema de control de erosión GEOGRID está diseñado para proporcionar un fuerte refuerzo de tierra y control de sedimentos en todas las condiciones. En aplicaciones de construcción, el sistema de control de erosión GEOGRID se puede combinar con pasto, grava o una mezcla de arena y suelo, proporcionando un complemento a los materiales circundantes y otras arquitecturas, como la instalación de rejillas de entrada de plástico.



Su estructura rígida y su sólida estructura de polímero permiten que el sistema de control de erosión GEOGRID se use como una rejilla móvil para proporcionar una solución rentable para evitar la acumulación de terrenos blandos y el control de lodo en áreas de ganado con mucho tráfico y pisos de cobertizo. Al combinarse para hacer una rejilla para caminar, los paneles de plástico del Sistema de Control de Erosión GEOGRID promueven el flujo de ganado y ayudan a reducir la incidencia de cojeras alrededor de las áreas de abrevadero y separación, aproximaciones y salidas a patios y muchas otras áreas de ganado de alto tráfico y de uso frecuente.

Con una capacidad de carga máxima de 1200t / m² * cuando se llena con suelo (o equivalente), el Sistema de Control de Erosión GEOGRID se puede usar para la estabilización del terreno en carreteras en sitios mineros, así como para la estabilización de drenaje en terrenos duros, caminos de acarreo y patios de equipos. El sistema de control de erosión GEOGRID también se puede usar en la estabilización de terraplenes, drenajes, entradas de vehículos y pistas de aterrizaje en el sitio de la mina.

Al aumentar la integridad estructural efectiva de los suelos, el Sistema de Control de Erosión GEOGRID crea una capa base rígida que proporciona un mayor soporte de carga al tiempo que evita el hundimiento del suelo y la erosión del suelo. El sistema de control de erosión GEOGRID mejora la seguridad en el borde de carreteras, terraplenes, áreas de estacionamiento y muchas otras superficies de tráfico de medio a alto.

El sistema de control de erosión GEOGRID es adecuado para su uso en casi cualquier tipo de suelo y condiciones geológicas, con una capacidad de carga máxima de 1200t / m² * y está hecho de polipropileno de interbloqueo reciclado y reciclable.

Con su innovadora construcción de alfombras de plástico y su exclusivo sistema de conexión, el Sistema de Control de Erosión GEOGRID se puede instalar de manera rápida y rentable, ya sea en secciones lineales o de doblez en cualquier clima y en cualquier época del año.

El sistema de control de erosión GEOGRID se puede utilizar en:

  • Minería
  • Sitios de desarrollo de recursos
  • Relaves y presas de residuos
  • Paredes de descarga
  • Rehabilitación del sitio
  • Desarrollos residenciales
  • Ingeniería paisajística
  • Proyectos civiles
  • Obras viales
  • Tanques de tanques
  • Centros ecuestres
  • Terrenos deportivos
  • Vertederos del consejo
  • Senderos
  • Escuelas y universidades
  • Parques marinos
  • Centros comerciales
  • Centros de Distribución y Almacenaje
  • Cobertizos y almacenes
  • Fábricas y centros de fabricación.
  • Estadios industriales
  • Puertas rurales
  • Calzadas
  • Áreas de arbustos
  • Campos de golf
  • Parques corporativos
  • Hospitales
  • Parques infantiles
  • Helipuertos
  • Pistas de bicicleta
  • Estacionamientos
  • Parques de caravanas
  • Bases militares
  • Cementerios

ÁREAS DE APLICACIÓN

Minería, Civil y Movimiento de Tierras



Con la capacidad de soportar una carga máxima de 1200 toneladas por metro cuadrado cuando se llena con tierra, GEOGRID™ se puede usar para la estabilización de carreteras en sitios mineros, civiles y de movimiento de tierras, así como para la estabilización de drenaje en terrenos duros, caminos de acarreo y patios de equipos. GEOGRID™ también se puede utilizar en la estabilización de terraplenes, drenajes y pistas de aterrizaje en el sitio de la mina.



Base de la carretera Geogrid



La rejilla de base de carretera GEOGRID proporciona una excelente transferencia de tensión en proyectos de carreteras, lo que ayuda a distribuir uniformemente el peso de la carga y evita el desplazamiento del material de base para prolongar la vida útil de la carretera.

Beneficios

  • Estabiliza la base del camino.
  • Proporciona una excelente transferencia de estrés.
  • Previene el deterioro / desplazamiento del material base.
  • Aumenta la vida útil de la carretera

Aplicaciones

  • Estabilización de Sub-Grado
  • Suelos Blandos Bajo Terraplenes

Infraestructura pública



GEOGRID™ es ideal para la retención de aguas pluviales, la estabilización del césped, el apoyo de las pavimentadoras y la reducción del uso de la estabilización del pavimento y del césped, la gestión de las aguas pluviales, el drenaje, los proyectos de paisajismo, las vías para bicicletas, las zonas de acceso a la playa y en las urbanizaciones públicas. De zonas polvorientas y fangosas.



Construcción



Con su diseño único, GEOGRID™ está creado para proporcionar un refuerzo de tierra muy fuerte gracias a su estructura de celda abierta. En aplicaciones de construcción, GEOGRID™ se puede combinar con pasto, grava o una mezcla de arena / suelo.



Rural



Con su diseño rígido y una construcción sólida de polímero resistente a los impactos, GEOGRID™ ofrece una solución rentable que evita la acumulación de terreno blando en áreas de ganado con mucho tráfico. GEOGRID™ promueve el flujo de ganado y reduce la incidencia de cojeras alrededor de las áreas de abrevadero y separación, aproximaciones y salidas a patios y muchas otras áreas de ganado de alto tráfico.

¿Qué es el sistema de control de erosión Geogrid™?

El sistema de control de erosión GEOGRID es una tecnología única de estabilización del suelo y control de sedimentos que tiene una multitud de usos. Desde el sistema de control de erosión de GEOGRID, el sistema de control de erosión GEOGRID es fácil de usar y rápido de instalar, desde la estabilización del suelo y el césped hasta la mejora de las medidas de ahorro de agua.

¿De qué se hace el sistema de control de erosión Geogrid™?

El sistema de control de erosión GEOGEOGRID, fabricado con polipropileno de copolímero 100% reciclado altamente resistente al impacto como plástico y pavimento plástico, está fabricado en Australia, es respetuoso con el medio ambiente y está diseñado para reducir los costos de mantenimiento y logística, al tiempo que aumenta la seguridad y la conservación del agua.

Características y beneficios del sistema de control de erosión Geogrid™

  • Fácil de instalar
  • Capacidad máxima de carga de 1200t / m2 *
  • Promueve la estabilización del suelo y del césped.
  • Permite el uso máximo de la tierra.
  • Reduce el escurrimiento de aguas superficiales y promueve la conservación del agua.
  • Se puede colocar en cualquier clima
  • Se requiere una preparación mínima del terreno
  • Ligero y duradero
  • Ayuda a controlar la erosión del suelo.
  • Tecnología de control de sedimentos
  • Reduce costes de mano de obra y maquinaria.
  • Se anida cuando están en tránsito (136 m2 / plataforma)
  • Puede ser utilizado en cualquier lugar

¿Para qué se puede utilizar el sistema de control de erosión Geogrid™?

Gracias a su estructura de rejilla de pavimentación plástica hexagonal única, el Sistema de Control de Erosión GEOGRID está diseñado para mantener la grava en su lugar sin que se forme una capa y se extienda. Con su diseño liviano, los paneles del Sistema de Control de Erosión GEOGRID son fáciles de instalar en muchas aplicaciones, incluyendo aquellas que involucran la construcción de rejillas para caminar.

REHABILITACIÓN DEL SITIO

El Sistema de Control de Erosión GEOGRID asiste en la rehabilitación de minas y sitios industriales ayudando con la acumulación de vegetación, la estabilización de terraplenes y paredes y la estabilización de áreas de suelo y carretera gracias a su fuerte diseño hexagonal.

CONTROL DE RESIDUOS DE AGUA

El Sistema de Control de Erosión GEOGRID ha sido diseñado con una superficie no porosa del 99.7% que ha sido diseñada para permitir que el agua de lluvia se escurra lentamente hacia el suelo y luego hacia el nivel freático en lugar de que se escurra hacia el drenaje. Esto minimiza los problemas de drenaje y también ayuda al medio ambiente al contribuir a la conservación del agua.

ESTABILIZACIÓN PENDIENTE / CONTROL DE SEDIMENTOS

Con la capacidad de estabilizar pendientes con una gran inclinación, el Sistema de control de erosión GEOGRID ayuda a prevenir la erosión y hundimientos de la superficie en una amplia variedad de situaciones, como carreteras, sitios de construcción / minas y desarrollos residenciales.

CONTROL DE LA EROSIÓN

Como un producto anti-erosión con la capacidad de prevenir el drenaje y la erosión hidráulica en una amplia variedad de aplicaciones, el Sistema de Control de Erosión GEOGRID se puede usar como una tecnología efectiva de control de la erosión en una gran variedad de aplicaciones.

DRENAJE DE AGUAS PLUVIALES

Gracias al diseño abierto de la pavimentadora de plástico y la estructura tipo celda, el Sistema de Control de Erosión GEOGRID es eficaz para ayudar a controlar y gestionar el drenaje de aguas pluviales para evitar inundaciones y otros problemas de drenaje.

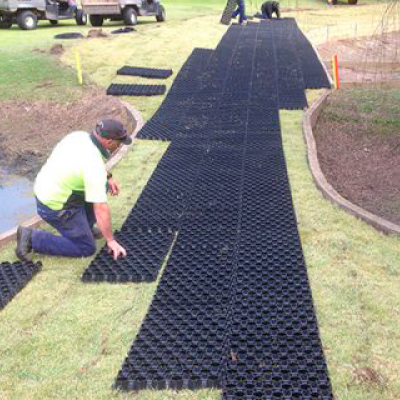

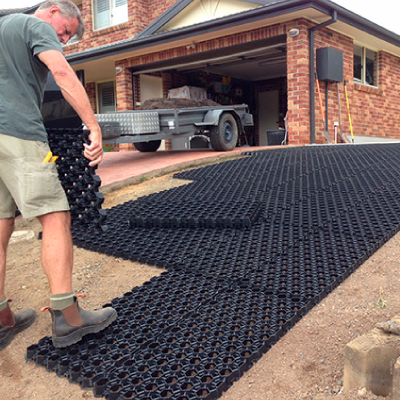

¿Cómo instalar GEOGRID?



Antes de instalar GEOGRID Erosion Control

Sistema, se requiere la siguiente preparación del terreno.



  1. La compactación mecánica previa del suelo y / o la base del suelo es esencial para el desempeño exitoso de un Sistema de Control de Erosión GEOGRID.
  2. Se recomienda colocar un lecho de arena debajo del Sistema de Control de Erosión GEOGRID para construir una superficie perfectamente plana debajo de la capa del suelo para evitar la formación de surcos y hundimientos debidos a movimientos de vehículos o ganado.
  3. Si la superficie es propensa al movimiento, puede ser necesario instalar un drenaje adicional del subsuelo para mantener la resistencia y la integridad de la capa superior del suelo.
  4. Cualquier tecnología de drenaje adicional utilizada puede consistir en una base de carretera gruesa, tuberías agrícolas, arena o una combinación de todos estos. La base de la carretera puede disminuir o incluso evitar el exceso de absorción de agua.
  5. El lecho de arena bajo el sistema de control de erosión GEOGRID requiere una compactación moderada para garantizar una nivelación adecuada de la capa superior del suelo. El Sistema de control de erosión GEOGRID se puede colocar justo encima de esta capa.
  6. El mejor relleno para el Sistema de Control de Erosión GEOGRID es una piedra angular de hasta 10-15 mm de tamaño, que se bloquea para restringir cualquier movimiento de pendiente adicional.
  7. Otros productos de relleno recomendados incluyen tierra vegetal, arena y grava fina.
  8. Dado que está hecho de plástico o adoquines, el sistema de control de erosión GEOGRID se puede usar con cualquier tipo de configuración de césped o variedad de césped.
  9. También se recomienda el uso de hojas de malezas para evitar un mayor mantenimiento en áreas de césped usando el Sistema de Control de Erosión GEOGRID.
  10. Las áreas en las que se haya instalado el Sistema de control de erosión GEOGRID deben inspeccionarse periódicamente para determinar si se ha producido algún daño o hundimiento menor como medida de precaución.

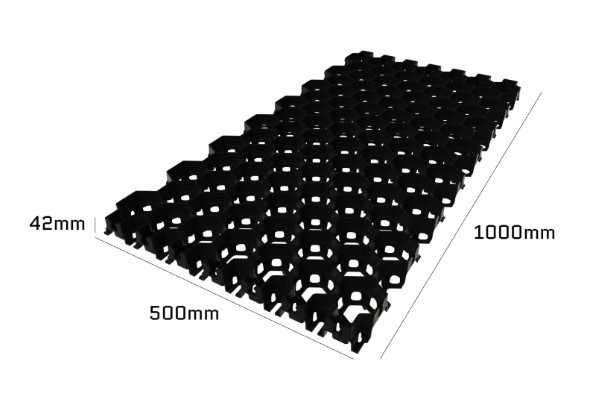

  • Especificaciones (estándar de la industria): L 1000 mm x ancho 500 mm x alto 42 mm
  • Capacidad máxima de carga: 1200t / m² (lleno)
  • Capacidad máxima de carga: 300t / m² (sin llenar)
  • Peso: 2,7 kg.
  • Cantidad de palets: 150 unidades para un palet completo (menos de 2 metros)
  • Material: Reciclado UV estabilizado de alto impacto.
  • Inerte y no reactivo a disolventes, aceites, productos químicos o agua.
  • Puede ser instalado en una variedad de configuraciones geológicas y de suelo.
  • No tóxico para humanos, animales o plantas.
  • Permeabilidad al agua – 99.7%
  • 100% reciclable
  • Cada panel requerirá aprox. 0.01678 metros cúbicos o 16.78ltrs de material de relleno para llenar la matriz
  • Color – negro
  • Puede ser utilizado en la construcción de entradas de plástico.



Capacidad de carga



El sistema de control de erosión GEOGRID™ tiene una capacidad de carga máxima de 1200t / m2 *.

Tabla de especificaciones



Guía sugerida para la selección de material de relleno para el Sistema de Control de Erosión GEOGRID™.



MATERIAL DE RELLENO PROCEDIMIENTO COMENTARIOS
Lima (triturada / granular)



Úselo a un diámetro de hasta 20 mm y asegure niveles de compactación medios o altos. Evite la
cal con un alto contenido de arcilla ya que la superficie se volverá excesivamente
resbaladiza. Evite también el material con un alto contenido de metal azul.
Piedra pómez



Excelente para requerimientos de drenaje y superficies blandas.



Asegurar una buena compactación y bajo contenido de arena.



Metal azul y
polvo triturador reciclado.
Muy buen compactador y útil para salidas y caminos de entrada. Necesita una compactación minuciosa y uniforme.



Piedra podrida



Es bueno para los cascos bovinos y también es preferible para muchos otros animales. No debe
ser mayor a 30mm de diámetro. Puede ponerse resbaladizo cuando está mojado. Debe ser lo
suficientemente suave para evitar dañar el sistema de control de erosión GEOGRID™.
Suelo




Utilice solo donde se requieran superficies extremadamente suaves. Asegurar un alto
nivel de compactación. También es bueno para áreas donde
se requiere la promoción del crecimiento del césped.
Asegúrese de que el suelo esté limpio y libre de contaminantes, como rocas grandes, metal o vidrio. Se puede mezclar con 10% a 15% de arena lavada.



Diverso



Material fino similar a la roca o al suelo que tiene menos de 20 mm de diámetro.  Evite los rellenos que tengan un alto contenido de piedra o bordes afilados.
